达锂智能板PC端上位机解说

1.产品概要

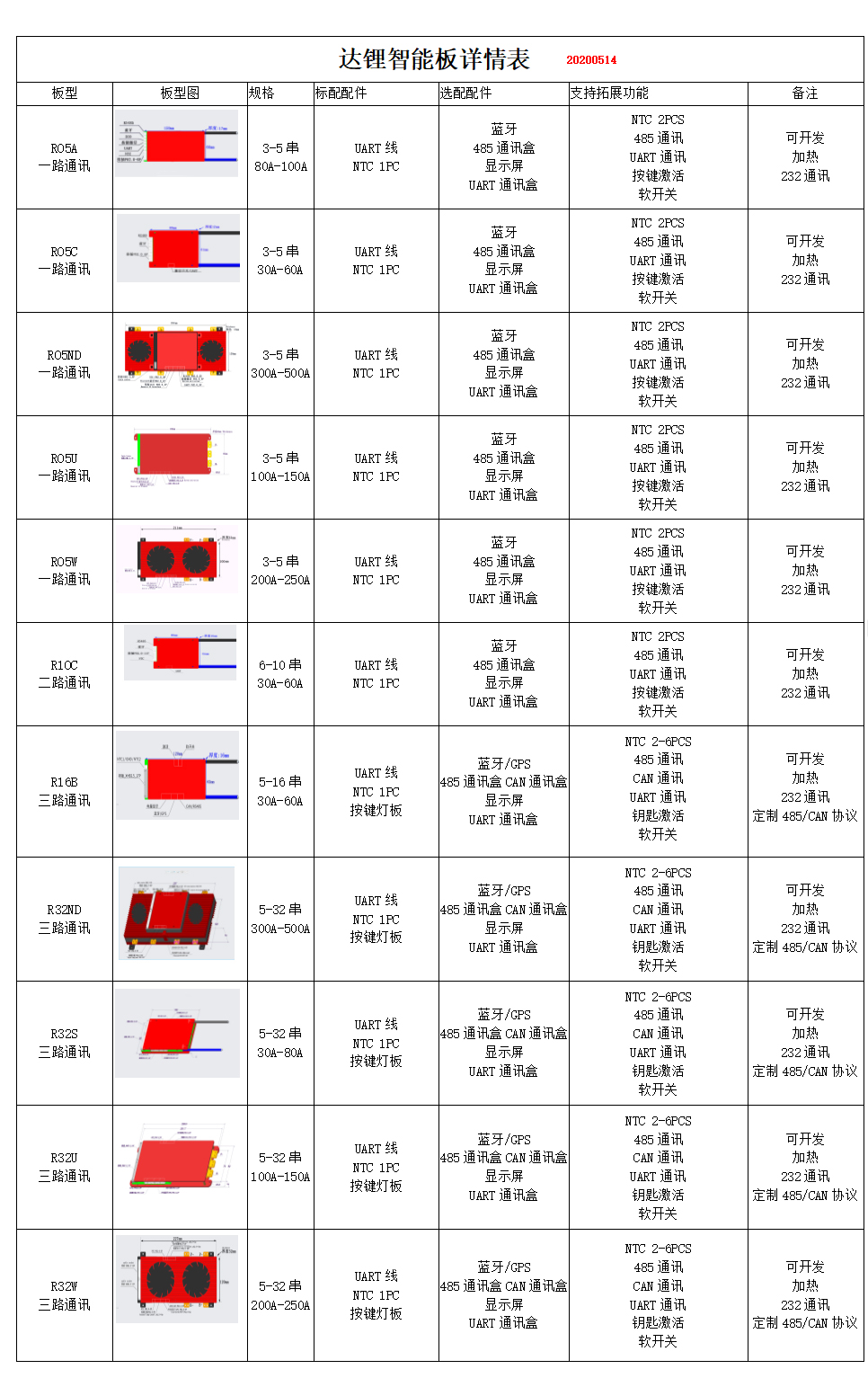

智能板支持3-32串，30A-500A的产品。支持的通讯方式有UART（蓝牙、GPS），485通讯，CAN通讯。可开发232通讯，和给电池加热的功能。

二、产品PC端上位机使用说明

2.1 上位机下载地址：
#https://www.dalyelec.cn/daly/PCdalyBMS.zip

2.2上位机支持的三种方式

2.21 USB转UART串口通讯盒
优点：价格便宜

缺点：传输速率慢

2.22 USB转485通讯盒

优点：价格适中

缺点：传输速率适中

2.23 USB转CAN通讯盒

优点：价格贵

缺点：传输速率最快

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

2.3  打开下载的上位机，找到PCMaster,双击运行。

2.4 选择通讯设置.注意不同的USB口对应的串口也会不同。

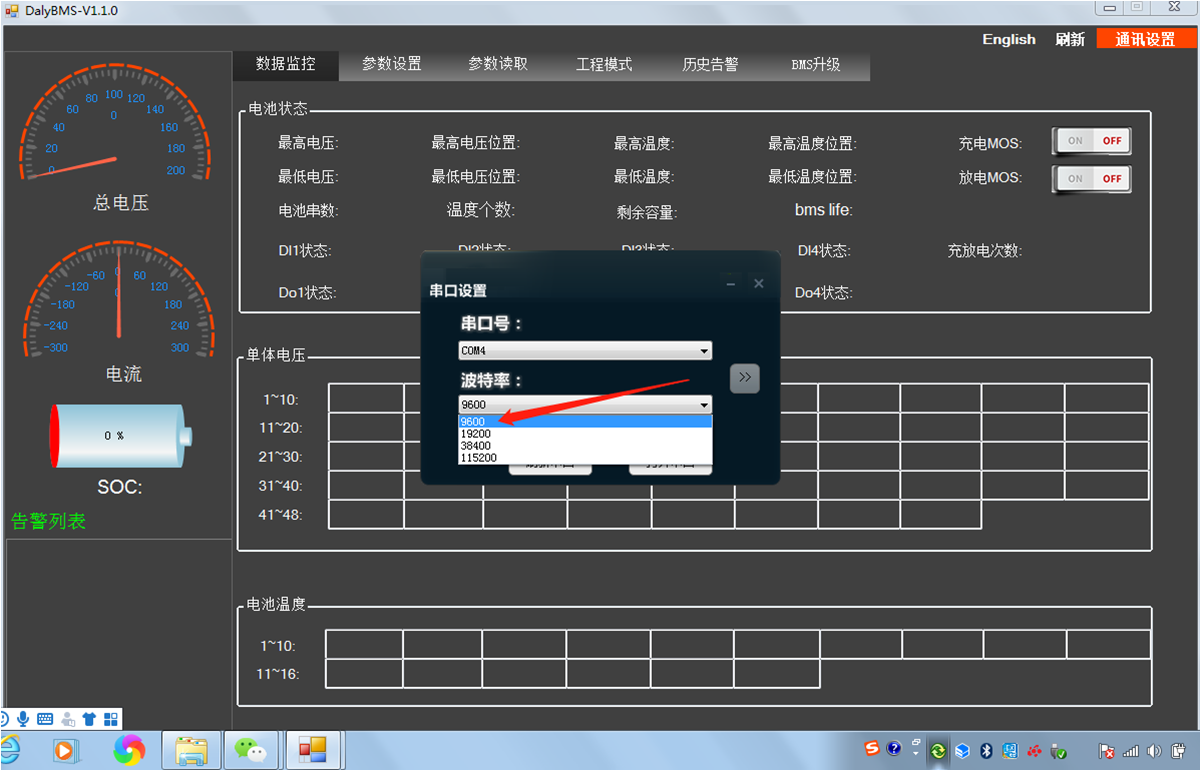

2.41 UART通讯盒会自动识别到串口号"COM7" ，选择波特率“9600” ，然后点击“开启串口” 。

2.42 485通讯盒会自动识别到串口号"COM4" ，选择波特率“9600” ，然后点击“开启串口”

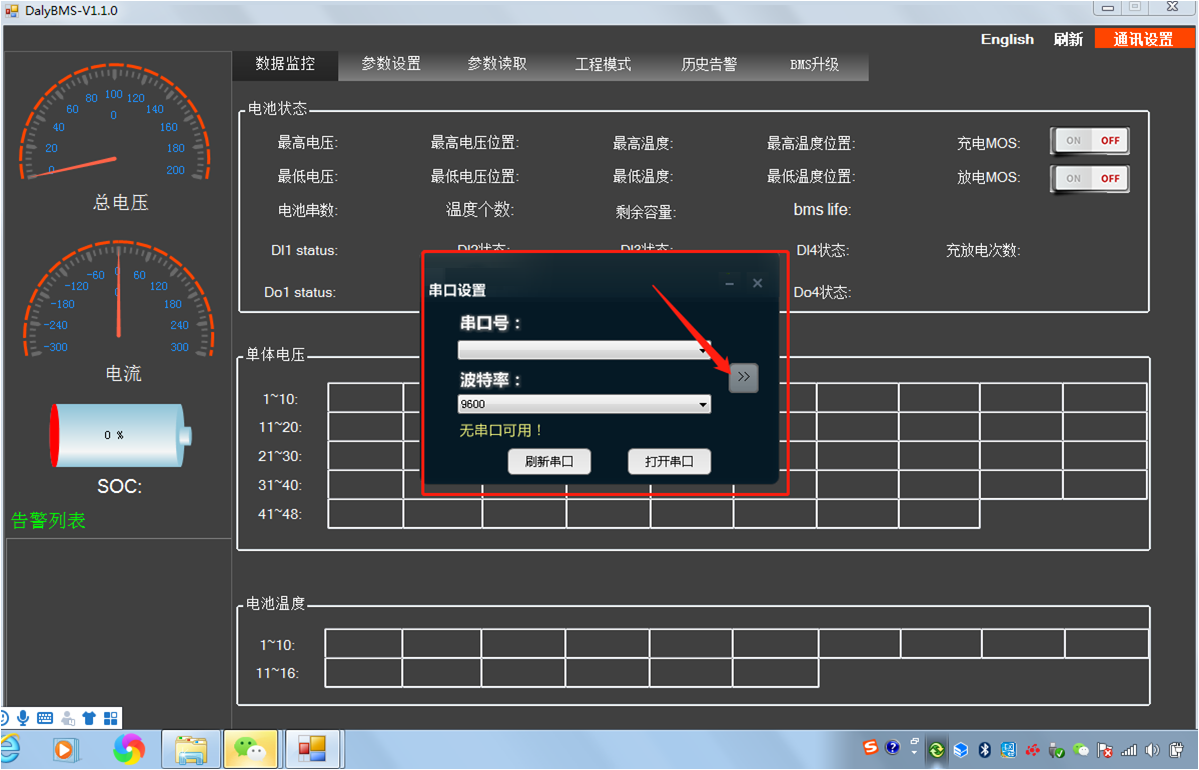

2.43 CAN通讯盒需要手动点击“》” ，设置好“CAN设备”、“CAN通道”、“波特率”, 然后点击“开启 CAN”

2.5 几种通讯方式进入后的界面都是一样的，数据显示的结果也是一样的。

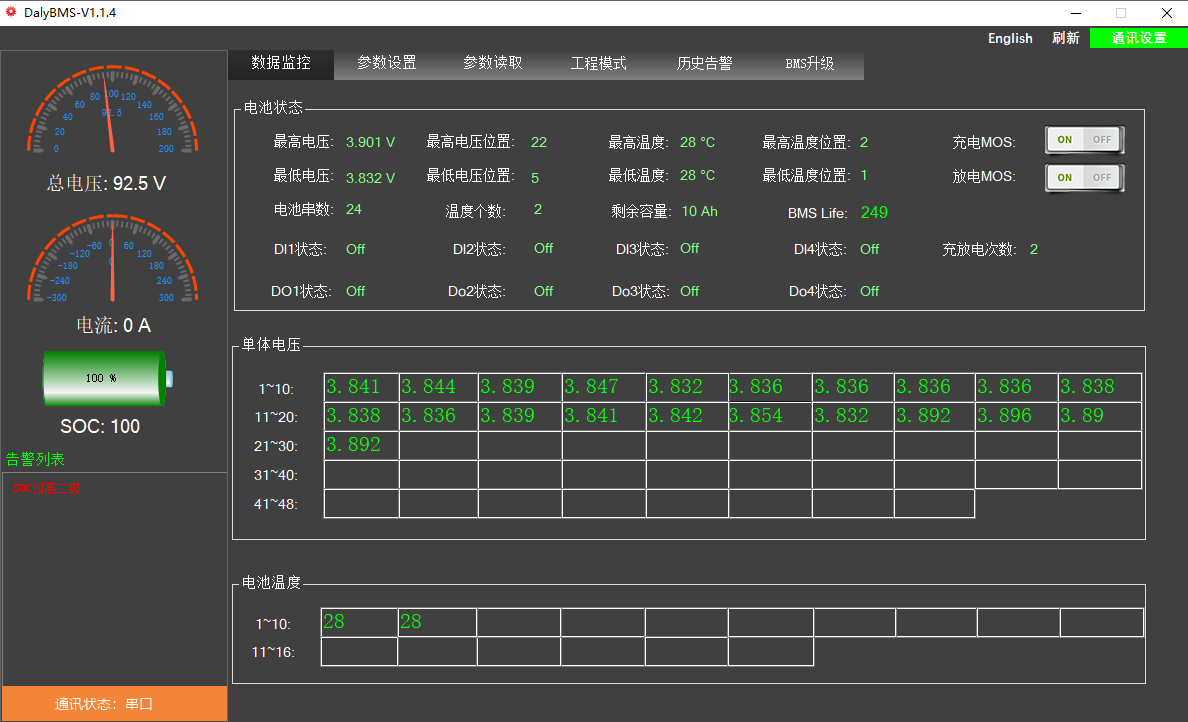

进入数据监控页面，以24串实验室电池为例。
2.51 数据监控

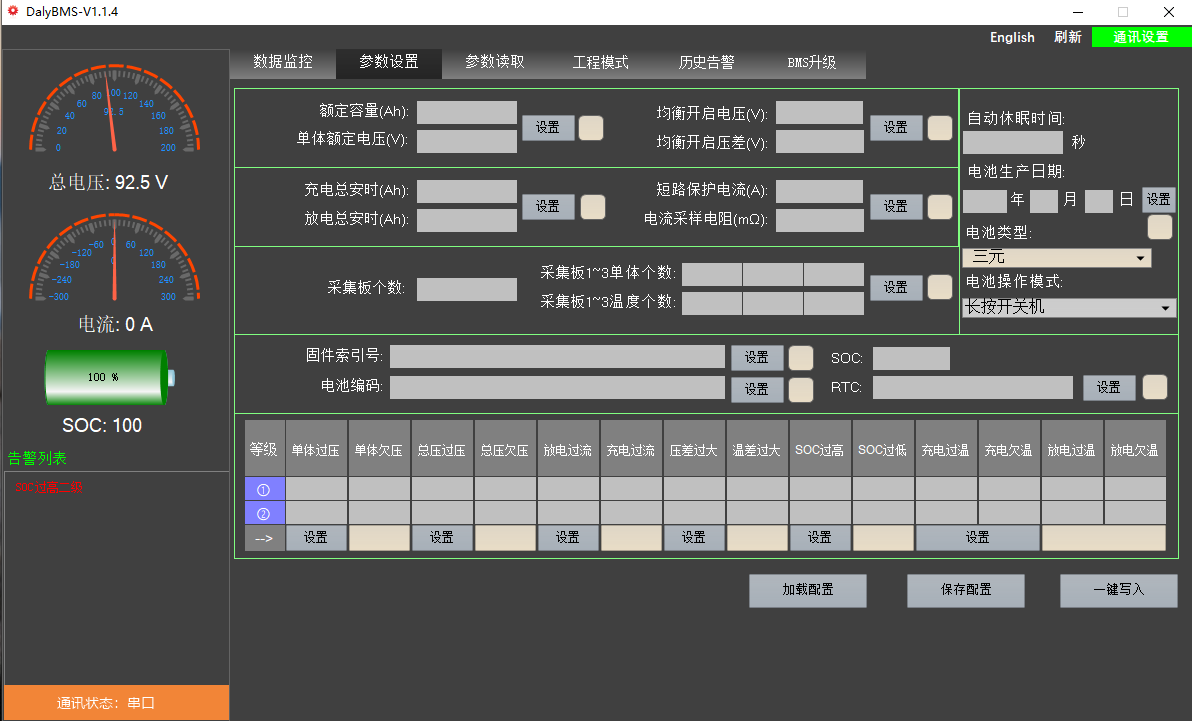

2.52 参数设置（在空白的地方设置参数，参数设置成功会亮绿色！注意在参数设置前请先读取参数并截图保存，方便设置错误后可以重新设置回来）参数设置成功后，一级是警告，二级才会保护。（SOC值，温差 ，电池压差这几类二级警告也不会保护）

2.53 参数读取（点击一键读取后的截图）

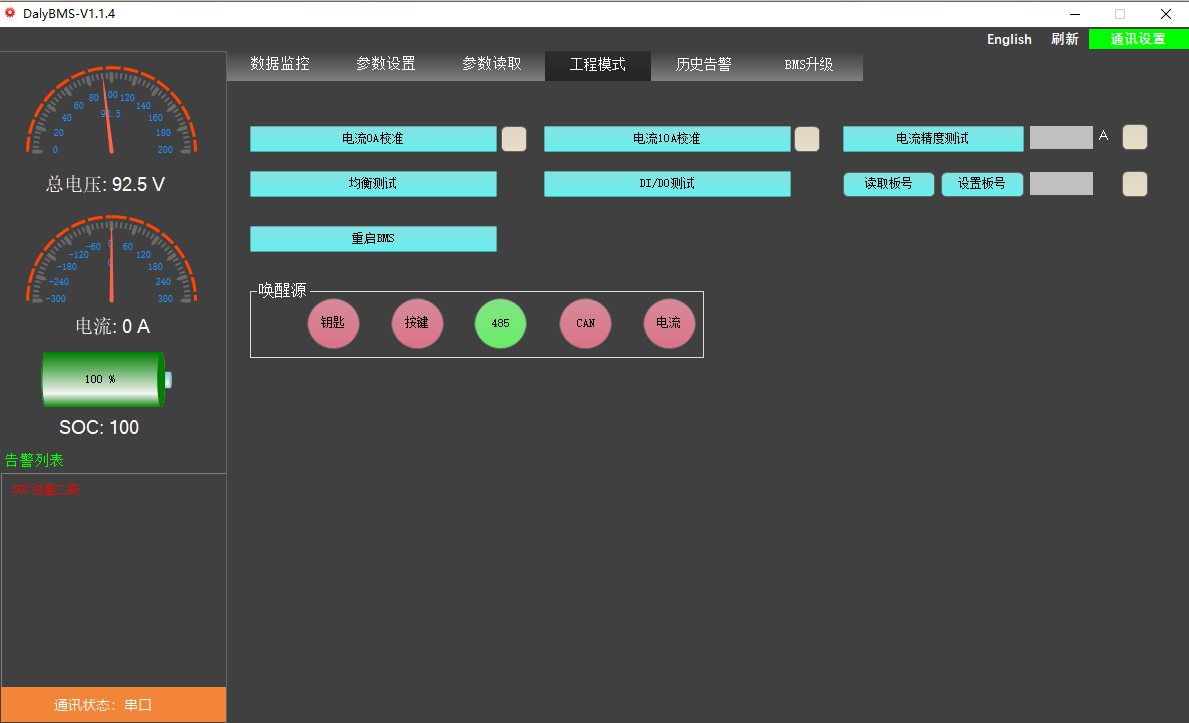

2.54 工程模式（厂家设置处，客户不用操作）

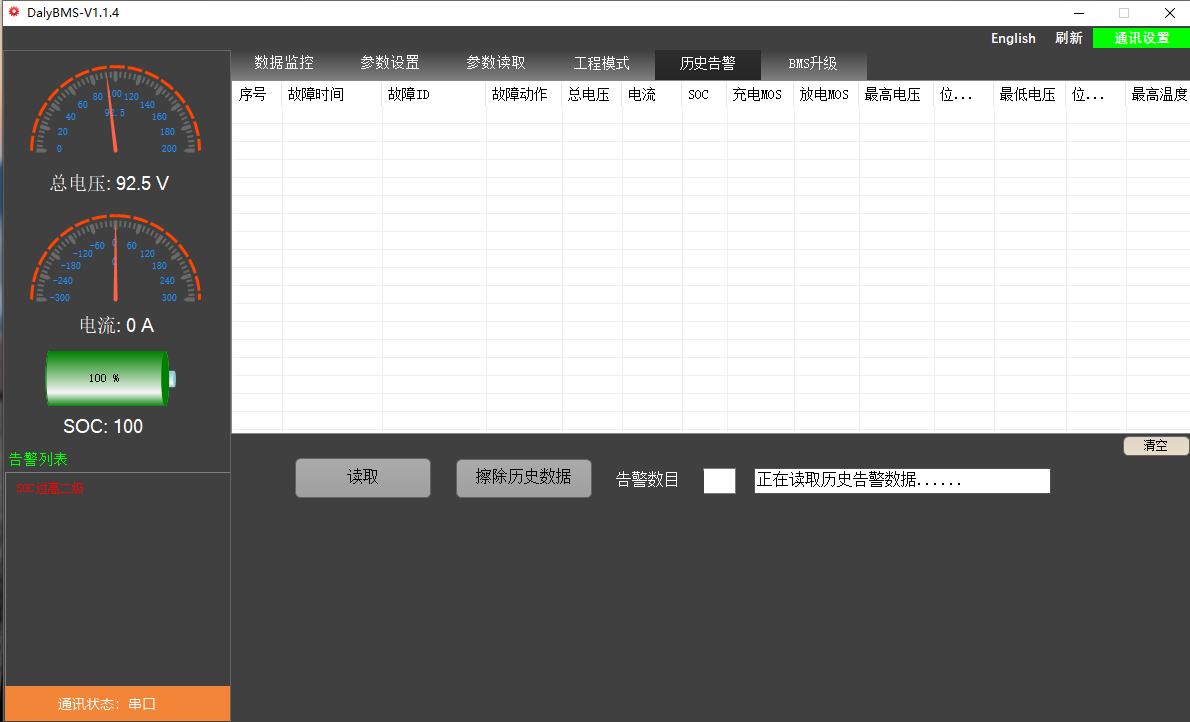

2.55 历史告警（这个界面会存储电池的故障信息记录，断电数据会清零）

2.56 BMS升级（这个是根据不同客户的不同需求，工厂会将定制的安装包给到客户进行升级，非定制需求用户用不到此功能）

达锂PC端上位机使用介绍完毕。
